Oranier Funkempfänger- Zwischenstecker für Unterdruckwächter- System

Druckwächter- System

Druckwächter sind ein Sicherheitssystem, dass verhindert, dass tödliches Kohlenmonoxid in den Aufstellraum des Kamin- oder Pelletofens gelangt. Bei Abluftanlagen, wie einer Lüftungsanlage, Dunstabzugshaube mit Abluft oder einem Abluftwäschetrockner sind sie sogar gesetzlich vorgeschrieben.

Wohnungslüftungsanlagen, Warmluftheizungen, Dunstabzugshauben und Abluft-Wäschetrockner leiten Luft nach draußen und erzeugen dadurch einen Unterdruck im Raum. Dieser Druck wird normalerweise durch undichte Fenster oder offene Türen ausgeglichen. Ein Schornstein dient aber ebenfalls dem Druckausgleich. Wenn ein Kamin- oder Pelletofen angeschlossen ist, kann dies problematisch werden. Die Öfen ziehen Raumluft zur Sauerstoffversorgung des Feuers in die Brennkammer. Wenn nun eine Lüftungsanlage Luft aus dem Raum absaugt, entsteht ein Unterdruck, der durch den Schornstein ausgeglichen werden muss. Ein Schornstein eignet sich hervorragend dafür. Statt Abgase nach außen zu leiten, wird nun Luft durch den Schornstein angesaugt, aber auch Kohlenmonoxid, ein geruchsloses, unsichtbares, tödliches Gas.

Nachstehend erhalten Sie eine Übersicht, welche Artikel Sie für Ihre Gegebenheit benötigen:

Einfachbelegung

Bei der Einfachbelegung wird eine Kamin- oder Pelletofen an einem Schornstein betrieben. Außerdem ist eine Abluftanlage installiert.

Folgende Bauteile:

1 x Funk-Differenzdrucksensor (9217 23)
1 x Funk-Temperatursensor (9217 22)
1 x Funkempfänger-Zwischenstecker (9217 21)

Gemischtbelegung

Mehrfachbelegung

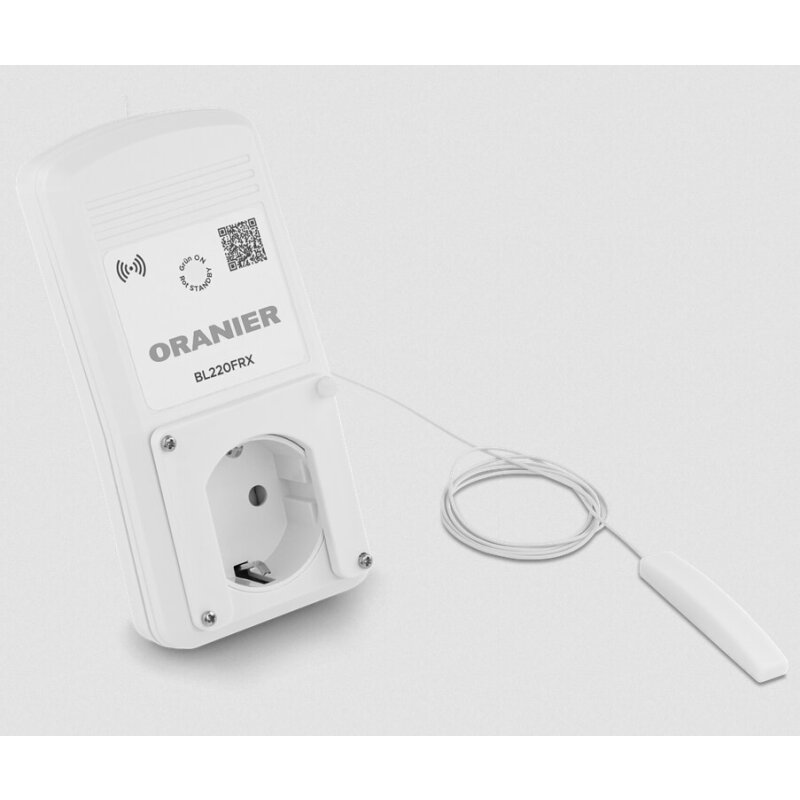

Funkempfänger- Zwischenstecker

Der Funkempfänger- Zwischenstecker mit Außenantenne wird zwischen Steckdose und Anschlussstecker der Abluftanlage (Dunstabzugshaube, Muldenlüfter, Wohnraumlüftung etc.) montiert. Er regelt den Stromfluss durch entsprechende Signale kommend vom Funk-Temperatursensor. Bei gleichzeitigem Betrieb von Ofen und der Abluftanlage und geschlossenem Fenster schaltet er diese ab. Wird das Fenster geöffnet, schaltet sie automatisch über den mitgelieferten Fensterkontaktschalter wieder ein.

Bitte beachten Sie: Wird der Empfänger hinter einer Metallverkleidung montiert, können die Funksignale des Senders abgeschirmt werden. Daher muss die Außenantenne immer frei zugänglich sein.
