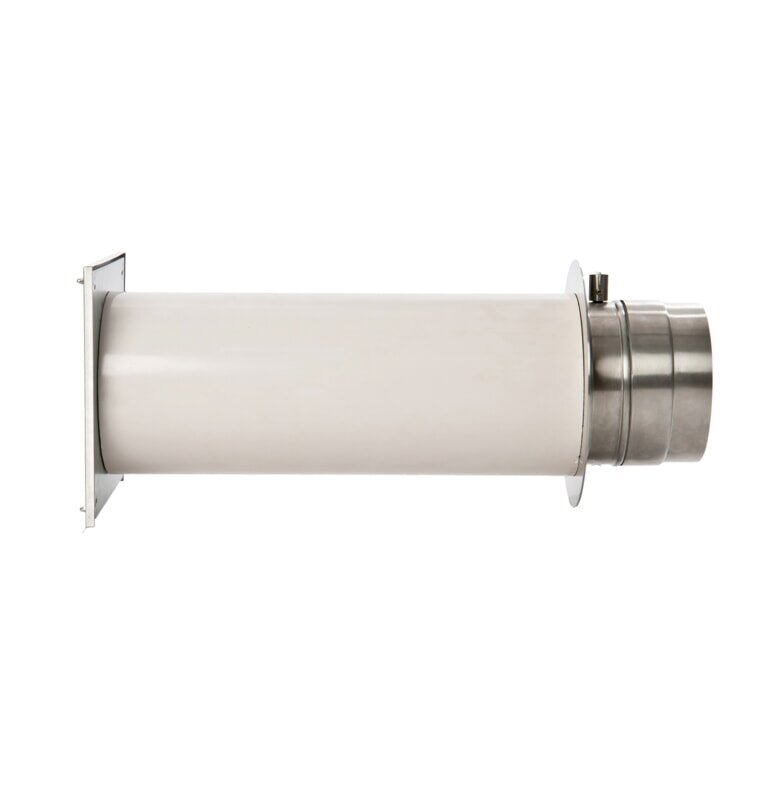

CB Doppelklappensystem für externe Verbrennungsluftzufuhr
CB-Doppelklappensystem für externe Verbrennungsluftzufuhr
Die Problematik der Verbrennungsluftzufuhr:
Neu gebaute Häuser werden immer dichter konzipiert. Dies führt dazu, dass Kaminöfen und Kachelofen nicht mehr mit Verbrennungsluft vom Raum, sondern mit externer Verbrennungsluft aus dem Freien betrieben werden müssen.
In diesem Fall ist es ratsam, die Verbrennungsluft absperrbar auszuführen. Wenn der Ofen nicht in Betrieb ist, kann so vermieden werden, dass die Verbrennungsluftzuleitung und der Ofen auskühlen.
Die Verwendung von herkömmlichen Absperrklappen kann der Auskühlung der Verbrennungsluftleitung bzw. des Ofens aber nur bedingt entgegenwirken:
Problem 1: Herkömmliche Absperrklappen besonders bei Kaminöfen, befinden sich i.d.R in dem Abschnitt der Luftleitung, der bereits im Inneren des Wohnraums gelegen ist. Somit kühlt der Abschnitt des Zuleitung bis zu Absperrklappe, also in den Wohnraum hinein, sehr stark aus.
Problem 2: Herkömmliche Absperrklappen bestehen i.d.R aus nur einer Klappe. Diese Klappe kann ebenfalls auskühlen.
Problem 3: Herkömmliche Absperrklappen sind i.d.R in einem Mettalrohr eingebaut. Dieses Metallrohr überträgt nun ebenfalls die Kälte, auch bei geschlossener Klappe, in den Wohnraum.
Kalte Ofenbauteile im warmen Wohnraum sorgen für große Probleme:
- Kondensat bzw. Wassertropfenbildung auf der Verbrennungsluftleitung
- Kondensat bzw. Wassertropfenbildung auf der Ofenunterseite bzw. Rückseite
Die Folgen sind Rostbildung an Verbrennungsluftleitung und Ofen bis hin zu Wasserschäden am Boden.
Das CB Doppelklappensystem wirkt diesen Problemen entgegen!
Das zum Patent angemeldete CB Doppelklappensystem dichtschließend/kälteentkoppelt wurde eigens für diesen Anwendungsbereich entwickelt und so konzipiert, dass der Kondensatbildung bzw. dem Kälteübergang in den Wohnbereich entgegengewirkt wird bzw. die Kälte bei geschlossenen Klappen den Wohnraum erst gar nicht erreicht.
Die Lösung

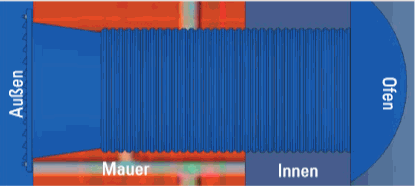

Verbrennungsluftzufuhr ohne Klappe.
Die Verbrennungsluftleitung kühlt aus. Die Ofenanlage kühlt ganz oder teilweise aus.
Die Folge:
- Auskühlen des Raumes
- Kältestrahlung der Verbrennungsluftleitung
- Kondensatbildung an der Verbrennungsluftleitung
- Ggf. Kondensatbildung in oder an der Ofenanlage
Einfachklappe in der Verbrennungsluftleitung.
Die Verbrennungsluftleitung kühlt teilweise aus.
Die Folge:
- Kältestrahlung an der Verbrennungsluftleitung
- Kondensatbildung an der Verbrennungsluftleitung

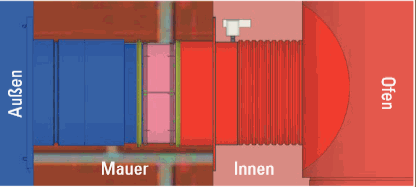

CB Doppelklappe in der Verbrennungsluftleitung
Keine Gefahr des Auskühlens bei der Verbrennungsluftleitung und der Ofenanlage.
Die Folge:
Kein Auskühlen des Raumes´.
Die Anwendungsgebiete
- Lüftungskanäle
- Warmluftkanäle
- Dunstabzugshauben
- Wohnraumlüftung
- Kellerlüftung
- Spitzbodenlüftung
- Heizraumlüftung
- Verbrennungsluftversorgung/Verbrennungsluftöffnung
- Ölheizung
- Gasheizung
- Pelletheizung
- Hackschnitzelheizung
- Einzelfeuerstellen

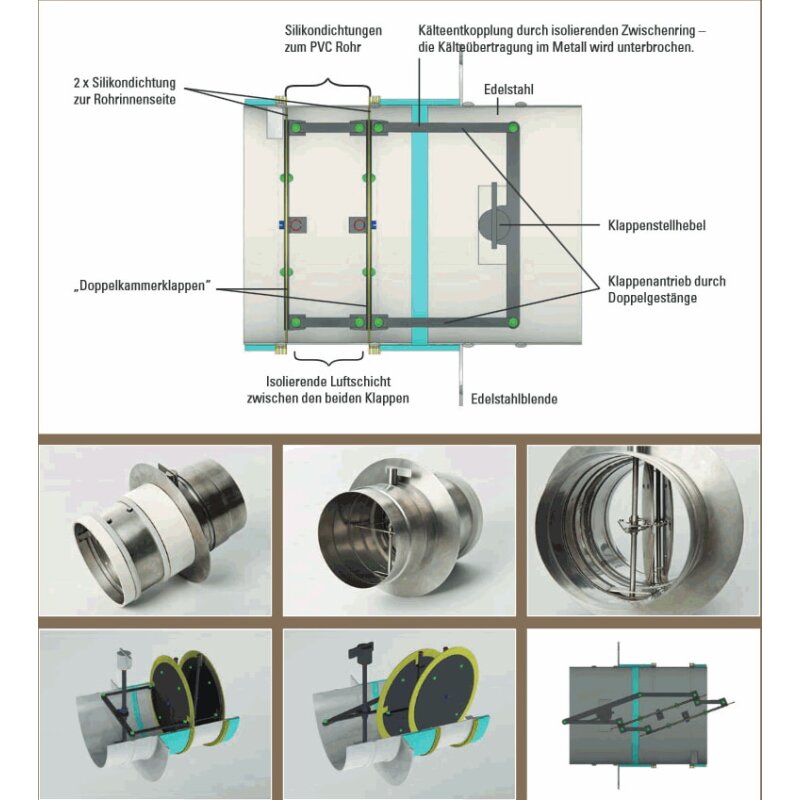

Die Vorteile im Überblick
- Beide Klappen mit integrierter Silikondichtung für höhere Dichtigkeit
- Die stehende Luftschicht zwischen den Doppelklappen wirkt isoliert
- Kälteentkopplung des Doppelklappenmoduls mittels eingesetztem Kunststoffring
- Klappenantrieb durch Doppelgestänge
- Doppelklappenmodul aus Edelstahl
- Materialübergänge mit Silikon abgedichtet - Montage mittels Kernbohrung 180-200mm (Bei Einsatz Außenwand)

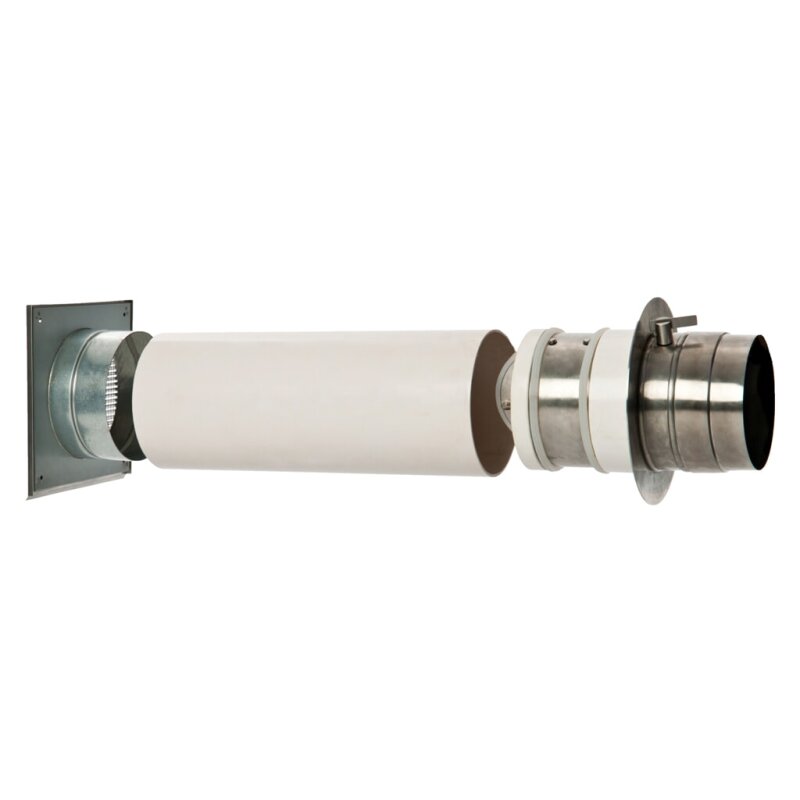

Die Bestandteile:

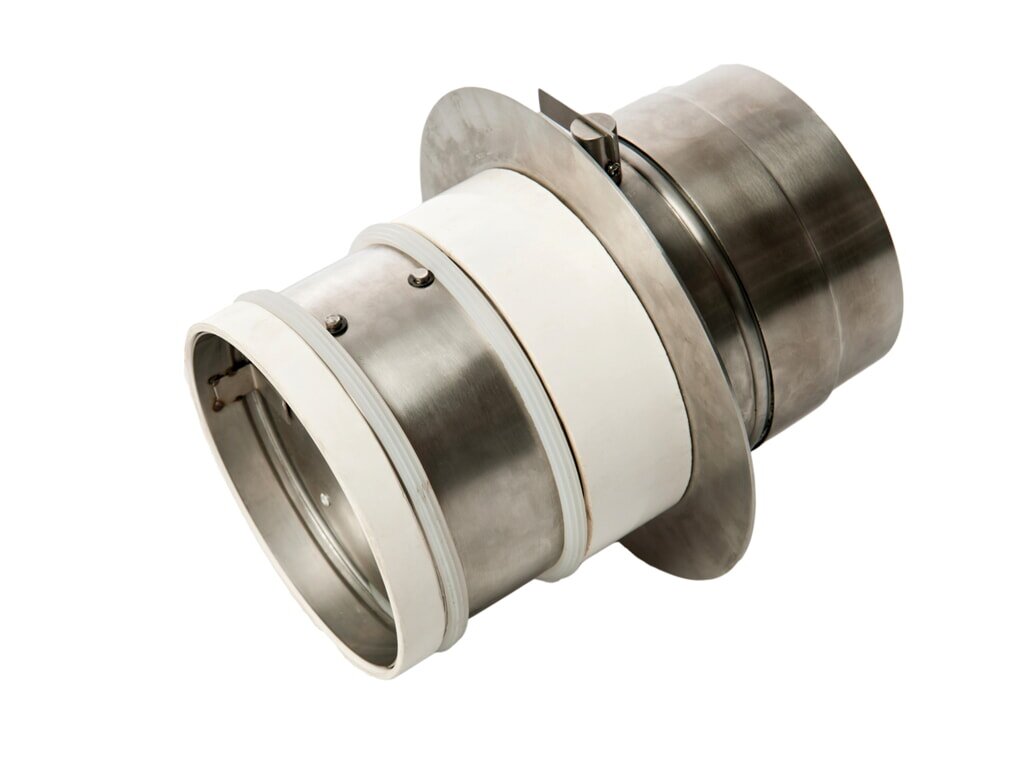

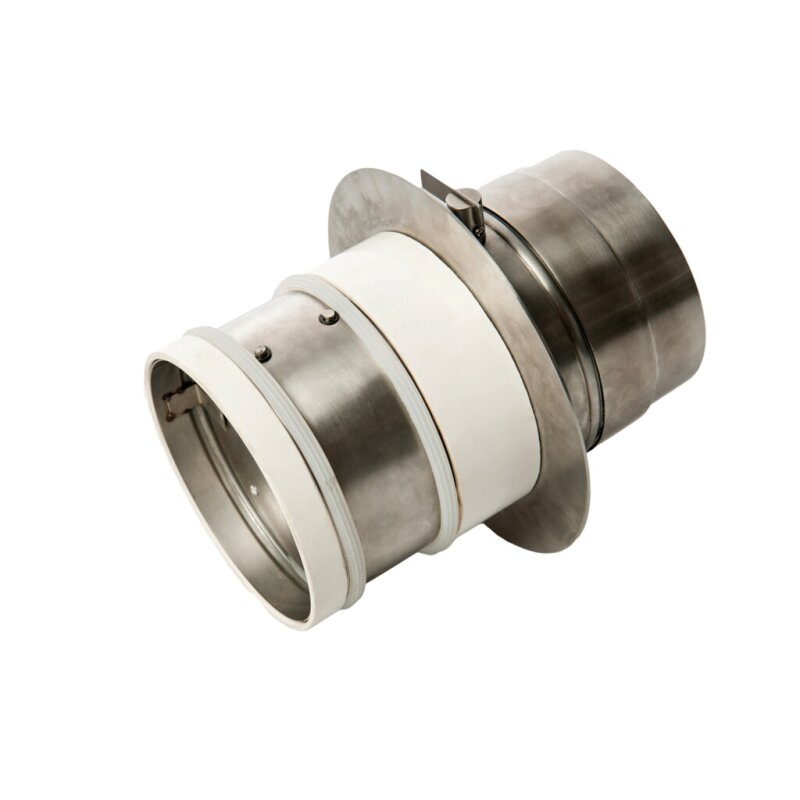

Doppelklappenmodul
PVC-Kunststoffrohr
Länge: 430 mm
Durchmesser 170 mm
Außenluftgitter Edelstahl
Adapter für Vierkant/Welle/Motorische Steuerung
|
