BASIS Edelstahlschornstein doppelwandig Ø 180 mm - Jeremias DW-ECO 2.0

Wählen Sie hier die erforderliche Anzahl der verschiedenen Längenelemente für die Gesamthöhe des Schornsteins aus.

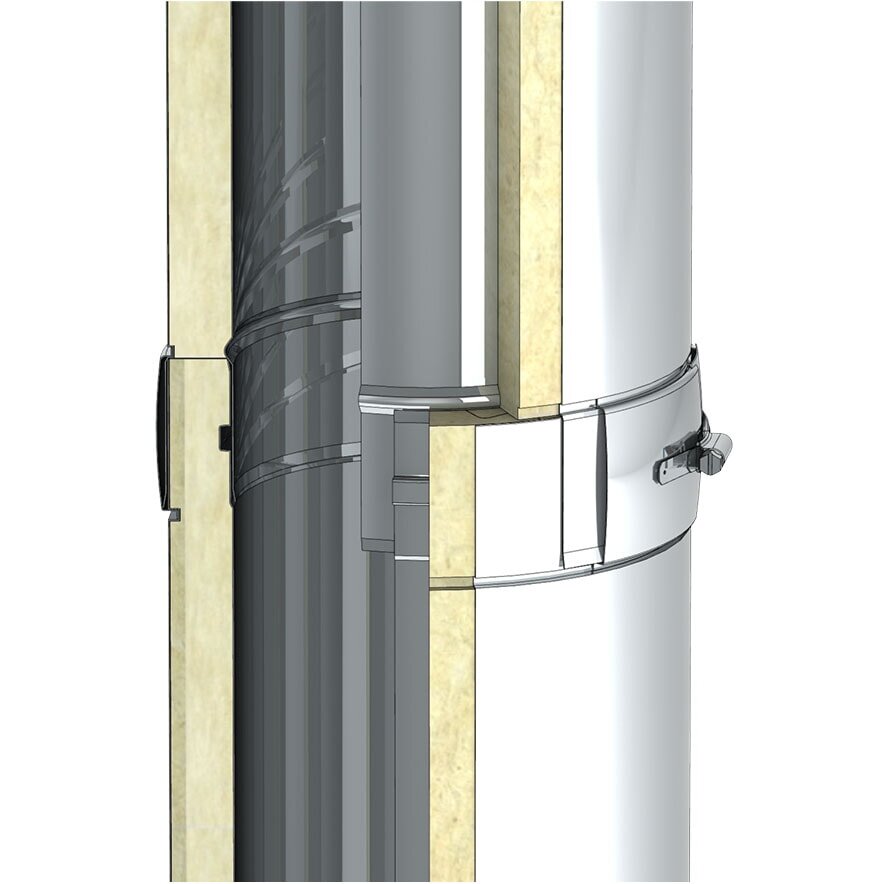

Bitte beachten Sie, dass bei der Angabe der Längenelemente jeweils ca. 6cm für die Steckverbindung in Abzug gebracht werden muss.

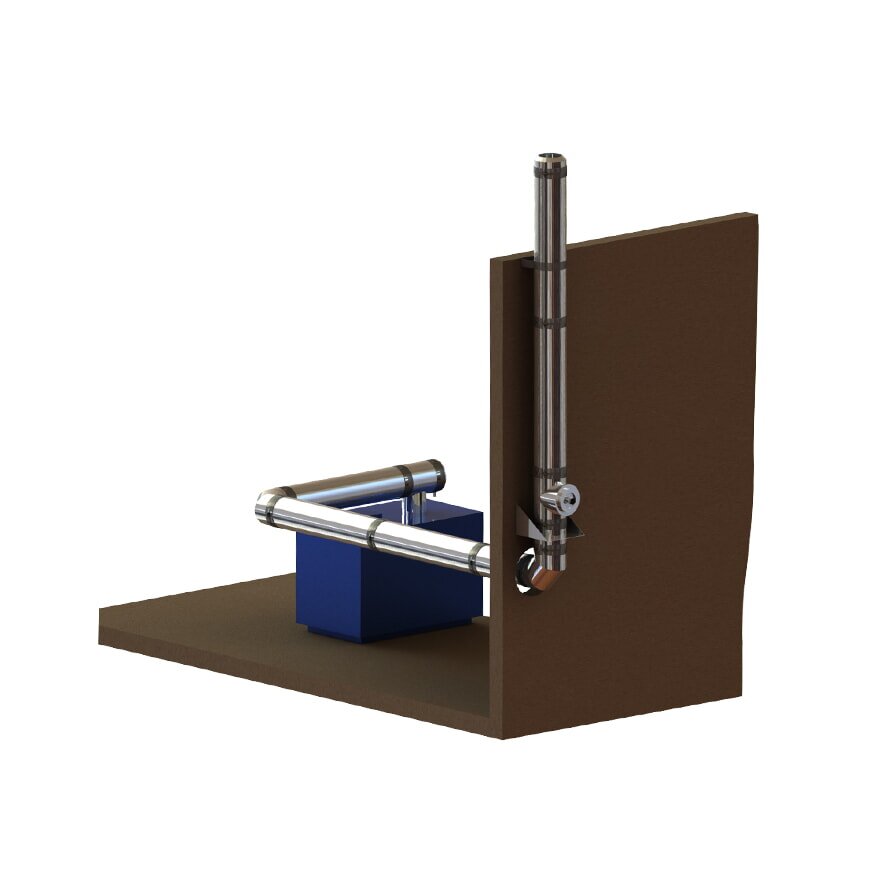

Je nach Wandabstand und Wanddicke, wählen Sie hier das entsprechende Längenelement mit integriertem Doppelwandfutter aus, welches waagerecht durch die Wand geführt wird.

Das Element kann individuell gekürzt werden. Eine Anleitung dazu finden Sie hier.

Der Anschlussstutzen mit integriertem Wandfutter ermöglicht den sicheren und dichten Übergang von einem größeren Rauchrohr auf ein kleines Abgasrohr. Dieser ist nur notwendig, wenn Sie unterschiedliche Rohrdurchmesser haben.

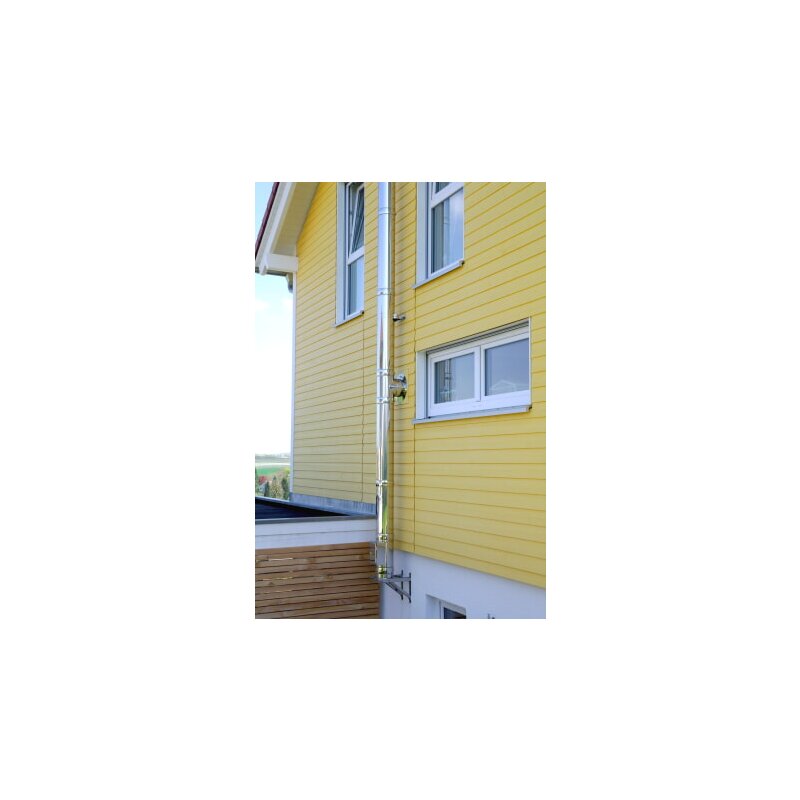

Bitte wählen Sie hier Ihre benötigten Wandabstandshalter. Die Halter sind teilweise verstellbar, sodass Sie diese vor Ort anpassen können.

Eine Halterung ist mindestens alle 3 Meter notwendig. Beginnend ab dem T-Anschluss.

Die Regenhaube verhindert die übermäßige Bildung von Feuchtigkeit und damit die häufige Leerung der Kondensschale.

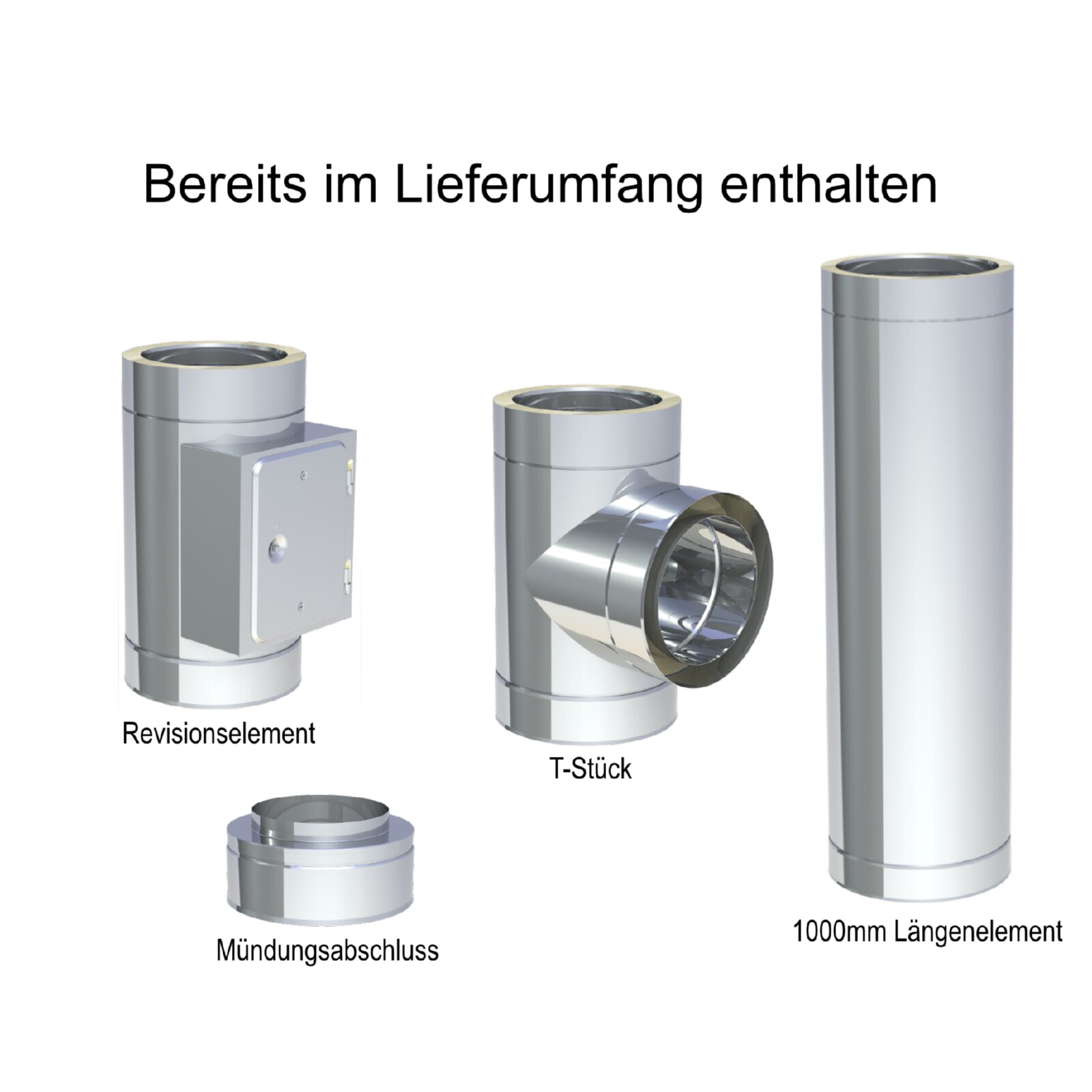

Der　Hurrican am Kamin verbessert den Rauchabzug, verhindert Rauchrückstau bei Wind und schützt den Schornstein vor Witterungseinflüssen. Bei der Auswahl des Hurricans denken Sie bitte an den passenden Mündungsabschluss. Der Standard- Mündungsabschluss ist bereits in Ihrem Basis- Paket enthalten.

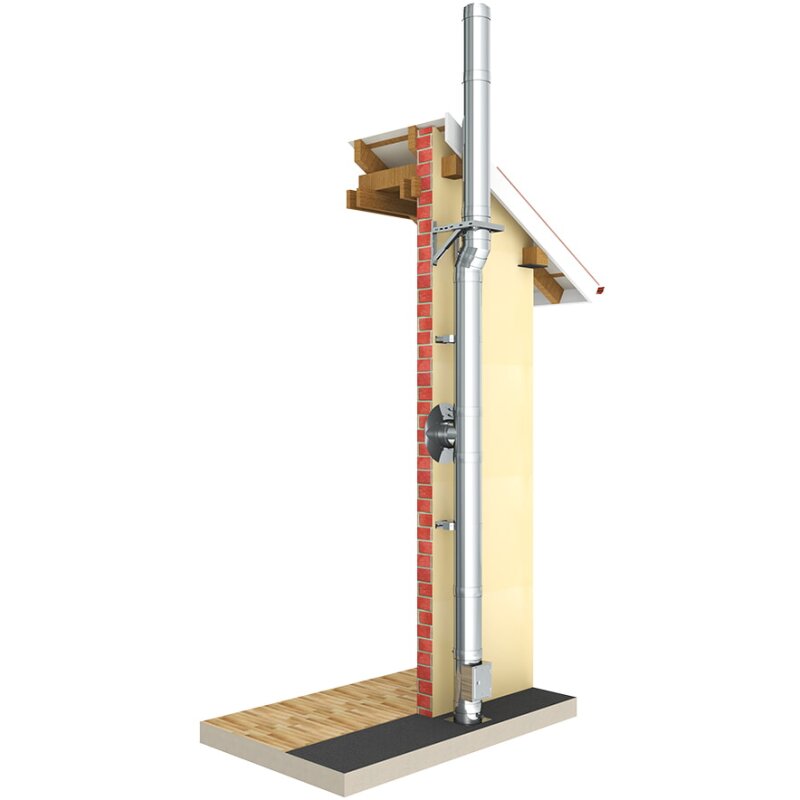

Sofern Sie den Schornstein durch das Dach führen möchten, ist eine Dachdurchführung erforderlich. Bitte wählen Sie dazu Ihre Dachneigung hier aus.

Die Dachdurchführung beinhaltet eine flexible Bleimatte, die dazu dient, sich den Konturen Ihres Daches anzupassen sowie einem Wetterkragen, der den Ringspalt zwischen Edelstahlschornstein und Dachdurchführung abdichtet und so das Eindringen von Wasser verhindert.

Zusätzlich benötigen Sie eine Deckenblende, hierbei unterscheidet man zwischen hinterlüfteten Deckenblenden und ohne Hinterlüftung. Bei brennbaren Decken- bzw. Dachüberständen, wählt man grundsätzlich mit Hinterlüftung.

Sollten die Dachdurchführung nicht möglich sein, können Sie auch mit entsprechenden Winkeln an der Dachkante vorbeiführen. Siehe nächster Punkt "Winkel".

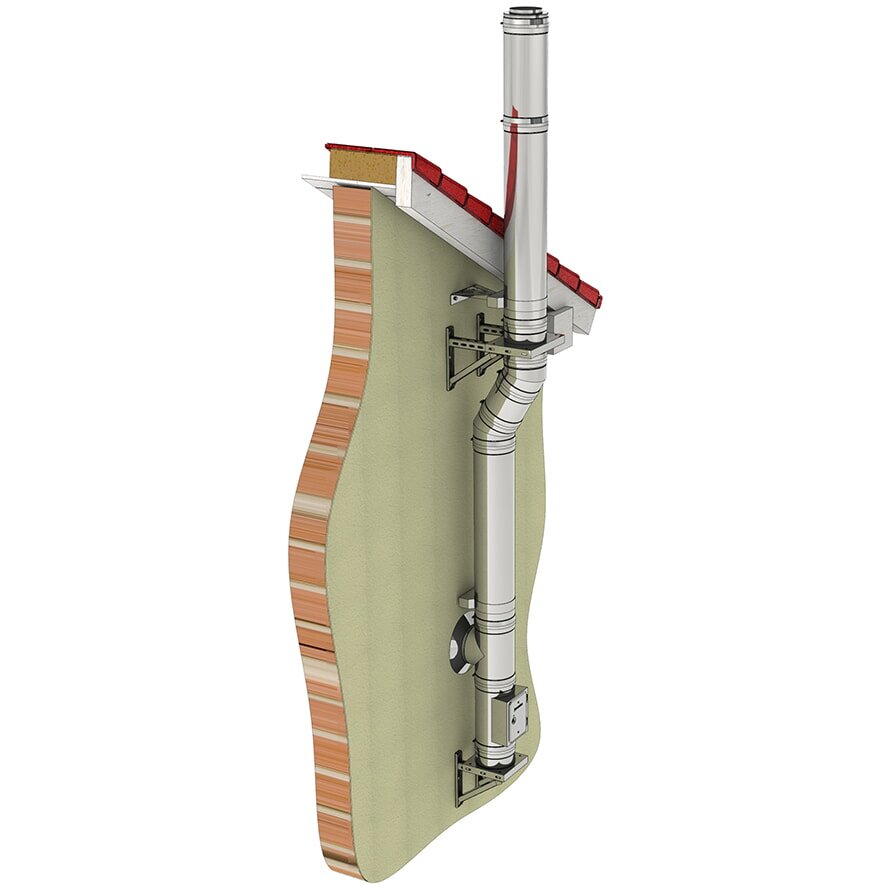

Vorbeiführung an der Dachkante:

Sollten Sie den Schornstein nicht durch einen Dachvorsprung hindurch führen wollen, besteht die Möglichkeit mit Hilfe von Winkeln sowie einer speziellen Halterung, den Schornstein am Dach vorbeizuführen.

Hierzu sind immer zwei Winkel und eine Halterung notwendig, die Sie hier entsprechend dem Neigungsgrad und dem Abstand zur Fassade wählen können. Zu der Halterung gehören immer beide Elemente. Zum Einen die Grundplatte für die Zwischenstütze sowie die Wandhalterung in einer der verschiedenen Längenausführung. Je nachdem wie groß der Abstand zur Fassade sein muss, um den Schornstein an der Dachkante vorbeiführen zu können.

Bitte beachten Sie, dass Winkel nur bis zu 30° zugelassen sind. Neigungen ab 45° benötigen die Zustimmung des Schornsteinfegers, da diese die Reinigung erschweren.

Versatzwinkel:

Sofern ein Versatz nötig ist, wählen Sie hier die entsprechenden Winkel aus.

Falls Sie weitere Geräte an diesem Schornstein anschließen möchten, wählen Sie hier bitte die Anzahl der weiteren T-Anschlüsse sowie der entsprechenden Wanddurchführungselemente.
